智能测斜仪 yd-cx系列测斜仪
智能测斜仪概述
c×系列测斜仪广泛适用于测量土石坝面板坝、边坡、土基、岩体滑坡等结构的水平位移，该仪器配合配合测斜管可反复使用。
智能测斜仪结构
c×系列测斜仪由倾斜传感器、测杆、导向定位轮、信号传输电缆、智能读数仪等组成，将智能读数仪读取井贮存的测量数据通过usb数据线传送给计算机。
智能测斜仪规格及主要技术指标
测量范围 ±30°
分辨了 0.01mm/500mm
探头精度 ±2mm/20m
温度范围 -25℃—＋55℃
耐水压 2.0mp
抗震性 2000g
导轮间距 500mm

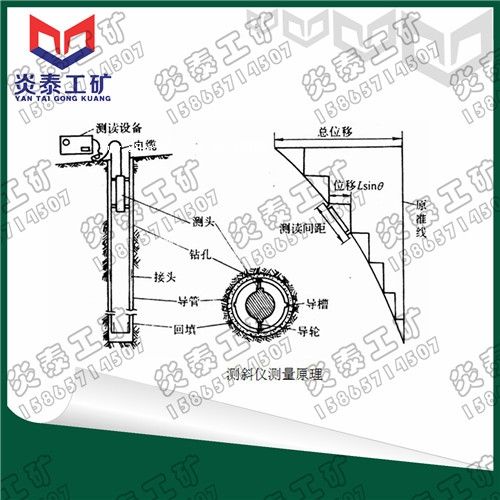

智能测斜仪工作原理
在需要观测的结构的物体上埋设测斜管，测斜管内径上有两组互成90°的导向槽，将测斜仪顺导槽放入测斜管内，逐段一个基长（测点间距）进行测量。测量得出的数据即可描述出测斜管随结构物变形的曲线，以此可计算出测斜管每个基长上的轴线与铅垂线所成倾角的水平位移，即可累加出测斜管全长范围内的水平总位移量。
测斜管的安装
先将测斜管装上管底盖，用螺丝或胶固定。将测斜按顺序逐根放入钻孔中，测斜管与测斜管之间有接管连接，测斜管与接管之间必须用螺丝固定。测斜管在安装中应注意导槽的方向，导槽方向必须与设计要求定准的方向致。将组装好的测斜管按次序逐节放入钻孔中，直至孔口。当确认测斜管安装完好后既可进行回填，回填一般用膨润土球或原土沙。回填时每填至3 5米时要进行次注水，注水是为了使澎润土球或原土沙遇水后与孔壁结合的牢固，以此方法直至孔口。露在地表上的测斜管应注意做好保护，盖上管盖，严禁防止物体落入。测斜管地表管口段应浇注上混凝土，做成混凝土墩台以保护管口和管口转角的稳定性。墩台上应设置测绘标点。
安装完成后的测斜管应先用模拟测斜仪试放，试放时测斜管互成90。的两个导向槽部应从下到上试放到。保证模拟测斜仪顺测斜管能从上到下、并从下到上都很平稳顺畅通过，以此测斜管安装为完好。
智能测斜仪组装
首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封固有否完好。根据说明书连接好测斜仪所有器件，然后打开读数仪，将测斜仪在铅垂线上转动，检查输出读数是否正常（以铅垂线为轴偏向导向轮高端边读数增大，偏向另—边读数减小，以做好测量前的准备。

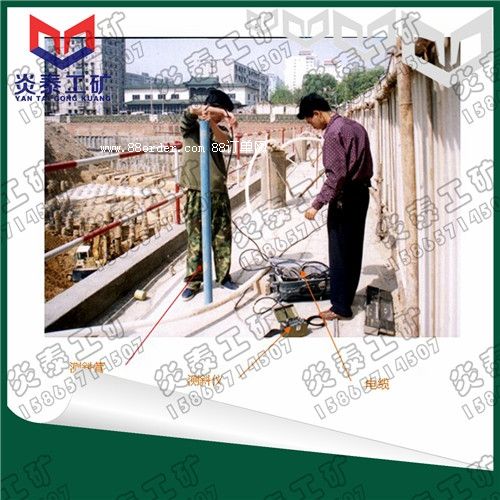

智能测斜仪测量
将测斜仪器置入测斜管内，并使导向轮完全进入导向槽内。方向应为导向轮的正向与被测位移座标(+×)一致时测值为正，相反为负。之后根据电缆上标明的记号，每基长（测点间距）单位长度测读次测斜管轴线相对铅垂线的倾角。测斜仪测量时制奇测斜仪探头放入管底，至下而上测量。参照点可用管口亦可用管底，参考方法如下。
参考方法：当测斜管下部可靠固定在基岩中(埋入深度应大于500mm)．同时认为基岩没有位移。此时的参照点可定为管底。
