上海乙谛精密机械有限公司是国内上海研发、生产新型机械基础件的专业工厂。主要产品有:胀套、涨套、胀紧套、涨紧套、万向节、十字万向节、单节万向节、双节万向节、精密小型万向节、精密可伸缩万向节、弹性联轴器、涨紧连接套、胀紧联结套等并承接非标件订做。本公司产品广泛用于:纺织机械、包装机械、印刷机械、食品机械、冶金机械、矿山机械、轻工机械、重型机械、建筑等各个机械制造领域。

本厂产品结构、外型尺寸、安装方式均与国外同类产品通用,均执行iso国际标准。技术指示、技术性能可以满足国外机器的使用要求,同时也是国产化替代进口机件必不可少的基础配件。

万向联轴器的共同特点是角向补偿量较大,不同结构型式万向联轴器两轴线夹角不相同,一般≤5°-45°之间。万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。万向联轴器最大的特点是具有较大的角向补偿能力,结构紧凑,传动效率高万向联轴器有多种结构型式,例如:十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等,最常用的为十字轴式,其次为球笼龙,在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。

万向联轴器
用途
用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

万向节的结构和作用有点像人体四肢上的关节,它允许被连接的零件之间的夹角在一定范围内变化。为满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化,前驱动汽车的驱动桥,半轴与轮轴之间常用万向节相连。但由于受轴向尺寸的限制,要求偏角又比较大,单个的万向节不能使输出轴与轴入轴的瞬时角速度相等,容易造成振动,加剧部件的损坏,并产生很大的噪音,所以广泛采用各式各样的等速万向节。在前驱动汽车上,每个半轴用两个等速万向节,靠近变速驱动桥的万向节是半轴内侧万向节,靠近车轴的是半轴外侧万向节。在后驱动汽车上,发动机、离合器与变速器作为一个整体安装在车架上,而驱动桥通过弹性悬挂与车架连接,两者之间有一个距离,需要进行连接。汽车运行中路面不平产生跳动,负荷变化或者两个总成安装的位差等,都会使得变速器输出轴与驱动桥主减速器输入轴之间的夹角和距离发生变化,因此在后驱动汽车的万向节传动形式都采用双万向节,就是传动轴两端各有一个万向节,其作用是使传动轴两端的夹角相等,从而保证输出轴与输入轴的瞬时角速度始终相等。

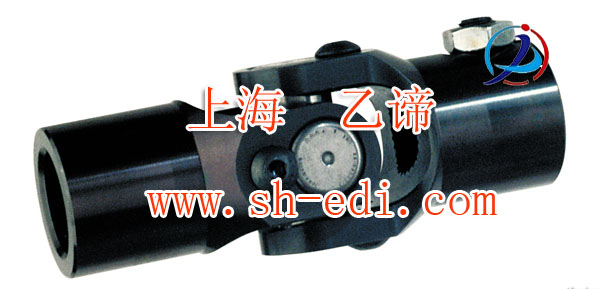

产品描述:
使用于各种通用机械的场合,最高转速可达1000mim
g型为单节式
gd型为双节式
每节最大转动角度为450
备注:成品孔径按客户要求制作,圆柱肖、开键槽、六角孔和方孔。

订货示例：规格x成品孔径05gx14

型号及规格				额定扭矩 nm	d	d	l2	l1	c	l4	l3	a	b	q	sw	kg(g)	kg(gd)
规格 g	型号 g	规格gd	型号 gd	额定扭矩 nm	d	d	l2	l1	c	l4	l3	a	b	q	sw	kg(g)	kg(gd)
	e5x10-g				5	10	30	15	8.8							0.01
	e6x12-g				6	12	30	15	8.9					6	6	0.02
01g	e6x16-g	01gd	d6x16-g	11.2	6	16	34	17	8	22	56	2	7.0	6	6
02g	e8x18-g	02gd	d8x18-g	15	8	18	40	20	11	22	62	2	9.0	8	8	0.04	0.08
03g	e10x20-g	03gd	d10x20-g	25	10	20	48	24	12	26	74	3	11.4	10	10	0.08	0.10
04g	e12x23-g	04gd	d12x23-g	45	12	23	56	28	13	30	86	4	13.8	12	12	0.12	0.15
05g	e14x25-g	05gd	d14x25-g	60	14	25	74	37	13	36	96	5	16.3	14	14	0.15	0.25
06g	e16x30-g	06gd	d16x30-g	71	16	30	70	35	16	36	104	6	18.3	16	16	0.25	0.35
07g	e18x32-g	07gd	d18x32-g	120	18	32	74	37	17	40	114	6	20.8	18	18	0.30	0.45
08g	e20x36-g	08gd	d20x36-g	140	20	36	82	41	18	46	128	6	22.8	20	20	0.40	0.70
09g	e22x38-g	09gd	d22x38-g	200	22	46	95	47.5	22	50	145	6	24.8	22	22	0.50	0.80
10g	e25x44-g	10gd	d25x44-g	280	25	44	108	54	26	55	163	8	28.3	25	25	0.85	1.15
11g	e30x48-g	11gd	d30x48-g		30	48	120	60	38	75	195	8	33.8	30	30	1.00	1.6
12g	e35x58-g	12gd	d35x58-g		35	58	140	70	41			10	38.8	35	35	1.70
