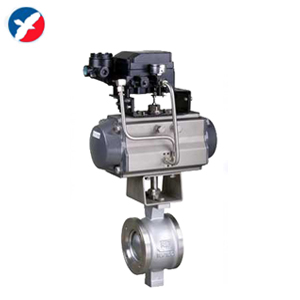

气动v型调节球阀【产品概述】
气动v型调节球阀利用球芯转动与阀座相割打开的面积(v形窗口)来调节介质流量，调节性能、自洁性能好，适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻，阻力小、动作稳定可靠等优点。执行机构根据用户要求配置gt、at、aw系列等气动活塞式执行机构。
气动v型调节球阀【主要性能规范】
| 公称通径dn(mm) | 25～400 | ||||||||
| 公称压力pn(mpa) | 1.6～6.4 | ||||||||
| 公称压力ps(mpa) | 强度试验 | 2.4～9.6 | |||||||
| 密封试验 | 1.76～7.0 | ||||||||
| 材料代号 | c | p | r | ||||||
| 主要 零件 |
阀体 | wcb | zg1cr18ni9ti | zgocr18ni12mo2ti | |||||
| 球杆 | 2cr13 | zg1cr18ni9ti | zg0cr18ni12mo2ti | ||||||
| 阀杆 | 2cr13 | 1cr18ni9ti | 0cr18ni12mo2ti | ||||||
| 密封圈 | 硬质合金 | ||||||||
| 填料 | 聚四氟乙烯 柔性石墨 | ||||||||
| 适用 工况 |
适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 | |||||
| 适用温度 | -28～400℃ | -28～500℃ | |||||||
| 执行器 | 型 号 | gt系列、at系列、aw系列 | |||||||
| 气源压力 | 0.3～0.8mpa | ||||||||
气动v型调节球阀【主要连接尺寸】
