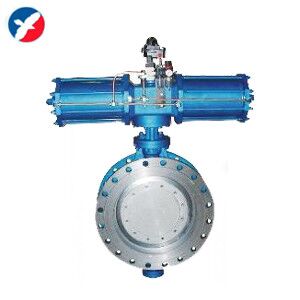

一、气动煤气快速切断蝶阀简介：

气动煤气快速切断蝶阀，主要应用于汽轮机抽气管路、高炉煤气余压发电装置(trt),冶金及采矿行业等高安全等级系统。为了防止汽轮机组在突然甩负荷时汽轮机内的压力突然降低，抽气管和各加热器内蒸汽倒入汽轮机内造成正以3000多转高速旋转的汽轮机叶片突然反运转而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，该阀门作紧急切断用，在系统出现危机情况时，能在内实施紧急关阀，实现管路的可靠截止。或者在冶金行业对煤气管道的快关截止，或者在煤矿行业，防瓦斯等危险气体传爆的高安厂所对设备快速关闭或打开。

二、气动煤气快速切断蝶阀特点：

1、三偏心结构是在设计时将轴偏离密封面中心线，使阀门开关过程中减少阀座与密封面之间的摩擦。

2、在阀板转动中，阀板与阀座间接触部分迅速脱离，有效地减少了它们之间的摩擦磨损。

3、阀板转动力矩较普通阀板低，流量特性近似等百分比。

4、阀板密封面同阀座密封面一致，同锥形线密封，具有良好的密封性能。

5、金属硬密封可适用于高温介质。

6、主要适用于冶金行业（如加热炉、煤气站、高炉、烧结等），轻工行业（如玻璃加热炉、退火炉）等高低温的煤气，高温空气的调节及切断。

三、气动煤气快速切断蝶阀主要技术参数：

公称通经dn(mm)	50～2000
公称压力pn(mpa)	0.10mpa
密封试验(mpa)	0.11mpa
强度试验(mpa)	0.15mpa
适用温度	≤200℃
适用介质	加热炉煤气、高炉煤气、转炉煤气等
泄漏率	符合gb/t13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

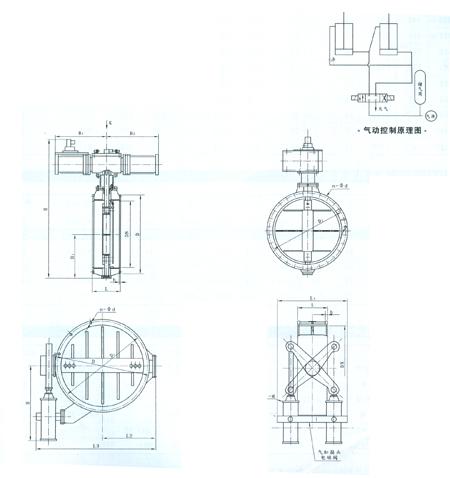

四、气动煤气快速切断蝶阀主要外形及连接尺寸表：

气动煤气快速切断蝶阀主要外形及连接尺寸表

dn	d	d1	b	n-φd	l	h	h1	b1	b2	进气口	参考重量
200	320	280	22	8-118	152	1240	250	480	480	rc1/2″	350
250	375	335	24	12-18	165	1300	275	480	480	rc1/2″	420
300	440	395	24	12-22	178	1380	300	650	650	rc1/2″	500
350	490	445	24	12-22	190	1440	326	650	650	rc1/2″	600
400	540	495	24	16-22	216	1500	350	650	650	rc1/2″	800
450	595	550	26	16-22	222	1550	375	780	400	rc3/4	1000
500	645	600	26	20-22	229	1600	410	780	400	rc3/4	1200
600	755	705	26	20-26	267	1700	460	780	400	rc3/4	1410
700	860	810	26	24-26	292	1800	510	950	500	rc3/4″	1550
800	975	920	26	24-30	318	1900	570	950	500	rc1″	1650
900	1075	1020	26	24-30	330	2010	630	950	950	rc1″	1825
1000	1175	1120	26	28-30	410	2130	680	950	950	rc1″	2130
1200	1375	1320	26	32-30	470	2350	780	950	950	rc1″	2520
1400	1575	1520	26	530	1010	1100	2700	1450	36-30	m33×2	3150
1600	1790	1730	26	600	1010	1010	2800	1450	40-30	m33×2	3870
1800	1990	1930	26	670	1090	1090	3000	1450	44-30	m39×2	5640
2000	2190	2130	26	760	1090	1090	3200	1450	48-30	m39×2	7320
2200	2405	2340	28	760	1240	1540	3500	1650	52-33	m39×2	9300
2400	2606	2540	28	760	1240	1640	3600	1650	56-33	m39×2	10700

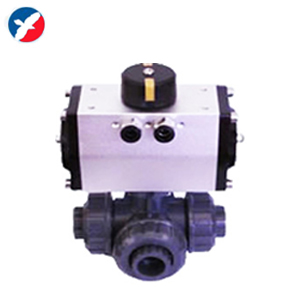

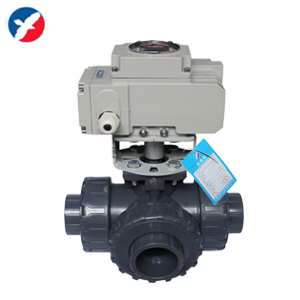

电动塑料三通球阀	气动塑料三通球阀	气动粉体蝴蝶阀	气动三偏心对夹蝶阀
