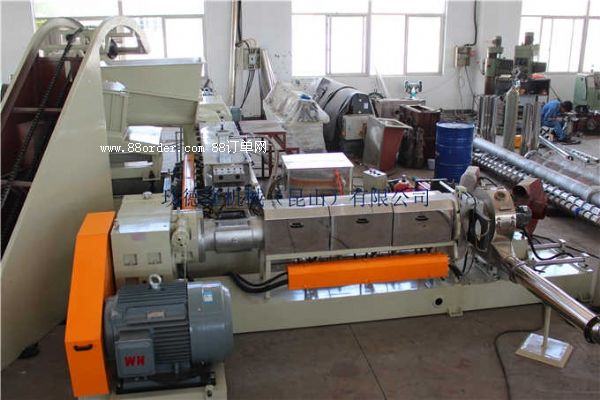

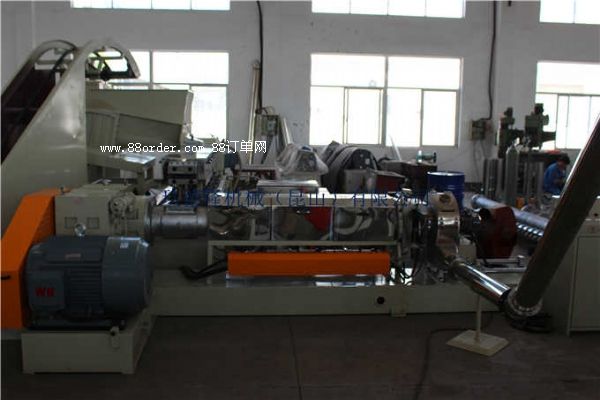

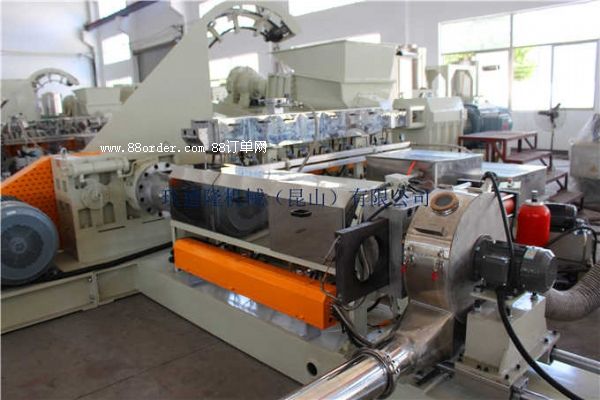

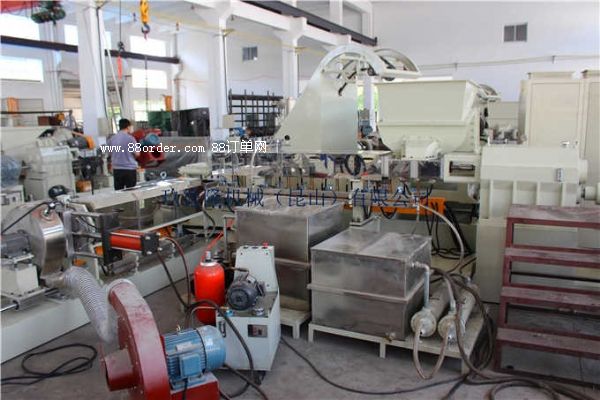

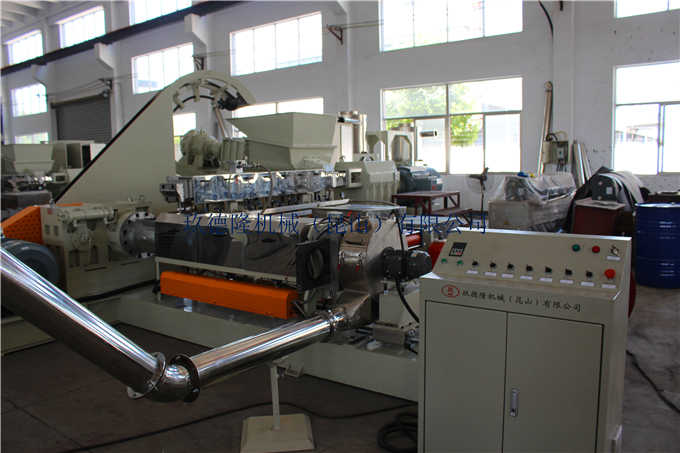

低烟无卤电缆料造粒机

低烟无卤电缆料造粒机

低烟无卤电缆料挤出工艺    本产品加工性能优良，可在普通柱塞式、螺杆式注塑机上成型，注塑温度为：150-180℃左右，可根据具体情况进行调整。一般情况下，最高温度不应超过200℃。2、注塑机类型的不同，熔体的实际温度与温控表指示值之间存在的差异值也有所不同，用户应根据所用注塑机的具体情况设定适宜的温度。 五、 注意事项1、破包料烘干后可以使用，剩余料要立即密封好，以防止受潮。烘干条件：在70℃烘箱内烘干8小时以上（料层厚度2-4cm），或真空干燥4小时以上。2、使用前确保螺杆、机筒、加料斗彻底清理干净， 加工过程中严禁带入水分及杂质。3、用户可根据需要自加各种色母料，建议色母料加入比例为0.2％-0.8％；为了达到最佳的挤出效果，建议所加色母料在70℃烘箱内烘干8小时以上（料层厚度1-2 cm），或真空干燥4小时以上。4、如果贮存时间超过2个月再使用时，最好预先烘干，烘干条件：在70℃烘箱内烘干8小时以上（料层厚度2-4cm），或真空干燥4小时以上。 六、包装贮运1、采用铝塑复合袋外加纸塑复合袋包装， 每袋25kg。2、在运输过程中不应受日晒雨淋，搬运过程中应当轻搬轻放，避免受到机械损伤等不正常条件侵害，应放置在阴凉、通风、干燥的库房里，3、保质期为1年，建议在6个月内使用。  四、挤出工艺 1、可以在普通pvc挤出设备上加工，设备要有良好的温控装置，螺杆长径比大于20：1，可以适应普通螺杆和bm螺杆挤出生产，不需要更换螺杆和大功率电机，普通型螺杆挤出效果更佳，高压缩比可以获得更好的表面和加工效率。   2、参考挤出温度：1区       2区      3区        4区      5区        机头         120℃      135℃     155℃      165℃     170℃       170℃   3、温度控制要根据设备温控系统误差值、加工区段、挤出快慢等情况做适宜调     整，用户可在各段参考温度的基础上正负调整10℃来适应各种挤出速度和挤出表面。
