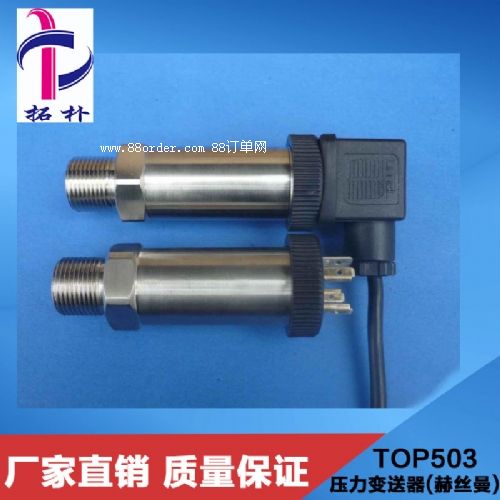

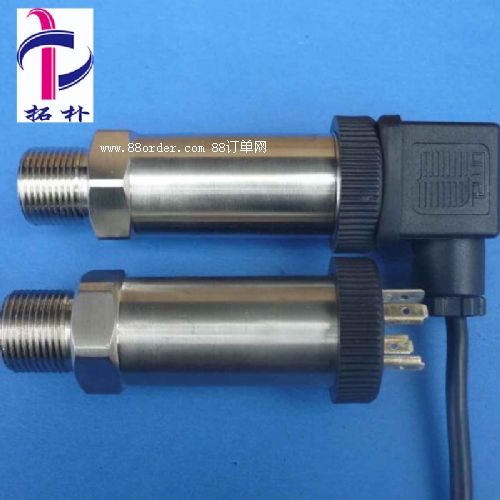

压力变送器 水压传感器 液压传感器 top503系列
top503(标准型）
top503n(小巧型）
top503s(高温型）
top503h(中高温型）
top503hs(高温数显型）
产品概述及特点：
a、采用进口感压芯片；
b、先进的制造工艺，具有零点、满量程补偿，温度补偿；
c、高精度和高稳定性放大集成电路；
d、全封焊结构、抗冲击、耐疲劳、可靠性高；
e、输出信号多样化（通用的模拟量输出、数字rs485/rs232输出、gprs无线传输）；
f、结构小，外径最小可达26mm；
g、介质温度可达800度，连接方式螺纹、法兰、快速接口、毛细管等；
h、可直接配套就地显示表头（输出为4～20ma二线制）
产品应用：
a、液压及气动控制系统；
b、石化、环保、空气压缩；
c、楼宇自动化、恒压供水系统；
d、工业过程检测与控制；实验室压力校验
f、电站运行巡检、机车制动系统；
e、城市管网、油田管道、大小型水电站的压力网络组态采集（输出为数字rs485或无线gprs方式）
产品主要参数：
被测介质： 气体、液体及蒸气（弱腐蚀性）
量 程： -100kpa～0-0.6mpa～60 mpa～800 mpa间任意可选
输 出： 模拟量输出：2.0mv/v、3.3mv/v、100mv/v（四线制）
模拟量输出：4～20ma（二线制/三线制）、0～5vdc、0～10vdc、0.5～4.5vdc（三线制）
数字量输出：rs485、rs232、无线短距离（视距2000米）网络传输、gprs无线传输
综合精度： ±0.1％fs（量程60mpa以上）、±0.25％fs、±0.5％fs
供 电： 传感器10vdc（5～12vdc）、变送器24vdc（12～36vdc）
绝缘电阻： ≥1000 mω/100vdc
负载电阻： 电流输出型：最大800ω、电压输出型：大于50kω
介质温度： -20～85℃、-20～200℃、-20～400℃、-20～600℃、-20～800℃（可选）
环境温度： -20～85℃
储存温度： -40～90℃
相对湿度： 0～95％ rh
密封等级： ip65/ip68
过载能力： 150％fs
响应时间： ≤10ms
稳 定 性： ≤±0.15％fs/年
振动影响： ≤±0.15％fs/年（机械振动频率20hz～1000hz）

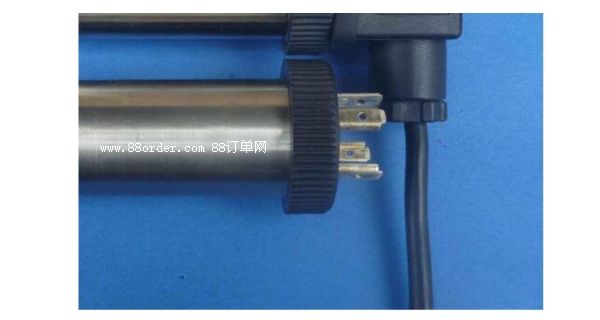

电气连接： 航空插头、紧线接头、防水接头、赫丝曼接头（国际标准）等；标准配线3米

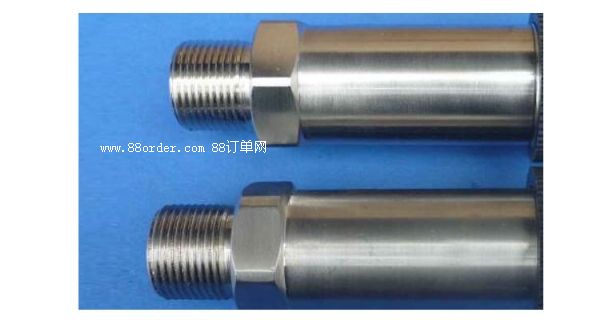

压力连接： 1/4npt、g1/2、m14x1.5、m20x1.5、m24x1.5等，其它螺纹可依据客户要求设计
连接螺纹材料： 304/316l不锈钢
