4d-20防震锤价格OPGW电力光缆金具厂家预绞式

版本一:机械防护金具有防止导线和避雷线振动的护线条、防震锤、间隔棒及悬重锤等。

1.      防振金具

2.      架空电力线路导线和避雷线的振动，是由风引起的在垂直面上的周期性摆动，且在整个档距内形成一系列振幅不大的驻波。导线长期振动会使导线材料产生附加的机械应力，随着时间的推移致使导线产生疲劳而断裂。

3.      导线的振动对线路的安全运行威胁很大，除引起导线断股以外，还可能使绝缘子钢脚松动脱落、金具配件磨损，甚至造成杆塔的破坏。

目前对导线的振动保护有以下两种措施：

1.       加强导线抗振能力。用具有弹性的高强度铝合金丝按规定根数为一组制成螺旋状的预绞丝护线条，紧缠在导线外层，装入悬挂点的线夹中，一增加导线刚度，减少在线夹出口处导线的附加弯曲应力。预绞丝护线条成形内径比导线外径外小15％-17$，故借助于材料弹性压紧在导线上，不产生滑移，预绞丝护线条内部导线是否有断股时，可拆开预绞丝，经检查合格后仍可重新缠绕，继续使用。

2.       安装消除导线振动的金具。消除导线振动的有效方法是在导线上加装防震锤。

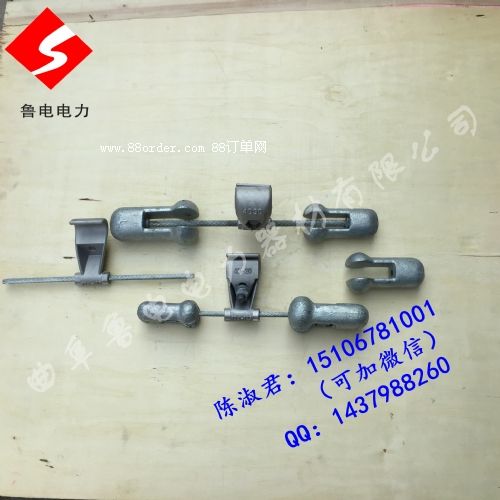

防震锤由一定质量的重锤，具有较高弹性、高强度的镀锌钢绞线及线夹组成。防震锤的消振性能与防震锤的有效工作频率范围有关。当导线产生振动时，悬挂在导线上的防振锤的相对运动吸收了导线的振动能量，从而降低和消除了导线的振动。各种防振锤根据结构、重量和几何尺寸的不同，均具有一定的固有频率。

用途：

防振锤主要用于adss光缆，opgw光缆及电力架空导线上，消除或降低导线、光缆早层流风作用下产生的振动，以防止加持金具及光缆的损坏。

特点：

防振锤采用哈罗式结构设计，大小锤头中间开槽，钢绞线与锤头连接处外漏，可以观察钢绞线疲劳损坏情况，又不限制锤头甩动，不磨损钢绞线，并可获得数个谐振频率，适用于缆径9.5mm-27mm的光缆（已包含护线条在内所能夹持的光缆直径）。

组成锤头连接钢绞线为精制钢绞线，护线条为铝合金线条，流线型的外形能有效控制电量。

版本二:组成：镀锌铸铁锤头、热镀锌钢绞线、铝合金线夹、不锈钢螺栓等。

用途：消除或降低光缆运行时因风能产生的振动以保护光缆及金具。

特点：采用典型的哈罗设计，其基本原理是动态吸收能量，其频率覆盖范围为6hz-150hz，并在此范围内有四个谐振频率，可满足各种型号opgw的需要，具有非常有效的减振效果。

一、         经典音叉型。 二、优质金属填充胶加压粘结。三、铝合金夹块与钢绞线一体铸造成型，并冲压加固。四、安装方便，连接牢靠。架空电力线路受风、冰、低温等气象条件的作用，使线路产生振动和舞动。振动频率较高而振幅很小，风振动使架空线在悬点处反复被拗折，引起材料疲劳，最后导致断股、断线事故。舞动的频率很低，而振幅却很大，很容易引起相间闪络，造成线路跳闸、停电或烧伤导线等严重事故。防震锤只是一段铁棒。由于它加挂在线路塔杆悬点处，以吸收或减弱振动能量，改变线路摇摆频率，防止线路的振动或舞动。

版本三: 4d系列防震锤为斯托克布理奇音叉式设计,有四个谐振频率,频率范围为3-150hzo.主要用于吸收由于威风振动对光缆所产生的振动能量,常用语opgw光缆的防震装置,也适用于adss光缆.

版本四:订货须知：本公司可针对具体工程作出相应的防震锤防振方案，用户需提供以下资料：

a.光缆的年平均运行应力(n)。
b.线路杆塔明细表。

c.地形、地貌(平原、丘陵、山地、森林、跨江河等)。

d.光缆的规格型号及相关参数表——直径(mm)、极限抗拉强度(n)，单位重量(kg／m)、铝钢截面比。

配套金具：

护线条(见下图)，为避免防振锤铝线夹直接夹持防震锤在0pgw光缆上造成损伤，配以护线条，对光缆有很好的保护作用。
