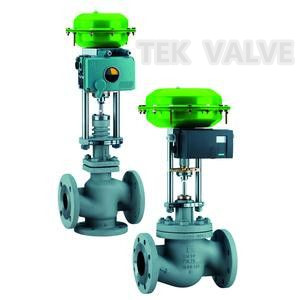

进口气动高温调节阀

阀体形式

直通铸造球型阀

公称通径

dn20～300mm

公称压力

pn 1.6、2.5、4.0、6.4、10.0 mpa

法兰标准

gb/t9113、 jb/t79、hg20594及其他标准

连接形式

法兰(ff rf rtj)、焊接(sw bw)、螺纹(适用于1″以内)

阀盖形式

高温型+250～+450℃、超高温型+250～+560℃

压盖型式

螺栓压紧式

密封填料

v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀体材料

铸钢(wcb)、不锈钢(cf8、cf8m、cf3、cf3m)、铬钼钢

阀芯形式

单座、套筒结构

流量特性

线性、等百分比

阀芯材料

不锈钢 (304、304l、316、316l)

执行器型式

zha/b多弹簧簿膜执行机构

执行器型号

zha/b-22

zha/b-23

zhab-34

zha/b-45

zha/b-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

10、16

25

40

40、60

100

弹簧范围(kpa)

20～100（标准）、20～60、60～100、40～200、80～240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140～400kpa

气源接口

rc1/4"

环境温度

-30～+70℃

可配附件

定位器、空气过滤减压器、保位阀、手轮机构等

作用形式

气关式(b)—失气时阀位开(fo)；气开式(k)—失气时阀位关(fc)

项目

不带定位器

带定位器

基本误差％

±5.0

±1.0

回差％

≤3.0

≤1.0

死区％

≤3.0

≤0.4

始终点偏差％

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差％

≤2.5

泄露量l/h

0.01％×阀额定容量

可调范围r

30：1

公称通径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(kv)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(mpa)

单座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

额定行程(mm)

16

25

40

60

100

执行器型号

zha/b-22

zha/b-23

zha/b-34

zha/b-45

zha/b-56
