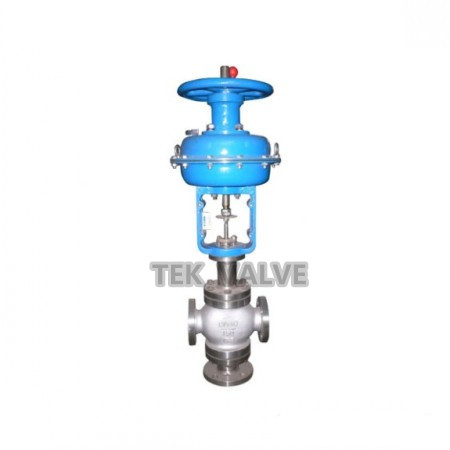

进口气动三通分流调节阀
德国泰科气动薄膜三通合流调节阀和气动薄膜三通分流调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位保持在给定值。上海丰企阀门制造的该型号的产品适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。气动薄膜三通合流、分流调节阀有三通流及三通分流两种。公称压力有np16、40、64；公称通径范围dn25-300。适用流体温度由-60℃至+450℃。泄漏量标准为iv级。流量特性有直线、抛物线两种。
主要零件材料：
阀体、阀盖：ht200、zg230-450、zg1cr18ni9ti
阀芯、阀座：1cr18ni9ti、司钛莱合金堆焊
波 文 膜 片：丁腈橡胶夹增强涤纶织物
填料：聚四氟乙烯、柔性石墨
弹 簧：60si2mn
膜 盖：a3
阀杆、推杆：2cr13、1cr18ni9ti
衬套：2cr13
垫片：橡胶石棉板、1cr18ni9ti、石墨缠绕垫片
德国泰科三通调节阀发技术参数：
表1．可提供的用户选择
|
公称通径dn(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
系数kv |
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
额定行程l(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
膜片有效面积ae(cm2) |
280 |
400 |
600 |
1000 |
1600 |
||||||||
|
公称压力pn(mpa) |
1.6、 4.0、 6.4 |
||||||||||||
|
固有流量特性 |
直线、 抛物线 |
||||||||||||
|
固有可调比r |
30：1 |
||||||||||||
|
工作温度t（℃） |
普通型：铸铁：-20～200、 铸钢：-40～250、 铸不锈钢：-60～250 散热型：铸钢：-40～450、 铸不锈钢：-60～450 |
||||||||||||
|
两种介质温度差t（℃） |
铸铁≤150、 铸钢和铸不锈钢≤200 |
||||||||||||
|
信号范围pr(kpa) |
20～100、40～200、80～240、 段幅：20～60、60～100 |
||||||||||||
|
气源压力ps(mpa) |
0.14～0.4 |
||||||||||||
|
允许泄漏量1/h |
10-4×阀额定容量 |
||||||||||||
|
允许压差△p(mpa) |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
0.04 |
0.02 |
|
图1结构性能特点
三通阀由于有两个通道，一个通道开启时则另一个通道关闭，所有作用方式无气开气闭之说，订购三通阀时，一定要说明要合流还是分流，气动的得说明气室压力增加时，主通道流量增大还是减小。
|
公称通径dn |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
法兰 距离 (l) |
pn16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
||
|
pn40 |
190 |
200 |
220 |
255 |
285 |
310 |
360 |
430 |
465 |
560 |
690 |
795 |
|||
|
pn64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
819 |
|||
|
中温型阀盖h2 |
622 |
637 |
660 |
695 |
829 |
854 |
856 |
1089 |
1114 |
1170 |
1530 |
1600 |
|||
|
中温型阀盖h2 |
725 |
750 |
763 |
795 |
983 |
1008 |
1010 |
1270 |
1295 |
1351 |
1728 |
1798 |
|||
|
h2 |
pn16 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 |
474 |
584 |
||
|
pn40 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 |
474 |
584 |
|||
|
pn64 |
分流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
300 |
322 |
376 |
474 |
584 |
||
|
合流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
325 |
322 |
376 |
495 |
604 |
|||
|
a |
282 |
360 |
470 |
620 |
|||||||||||
|
法兰标准 |
gb：1.6、2.5、4.0、6.4npa ansi；150、300、600lb jis：10k、20k、30k |
||||||||||||||
注：（1）本表中h2以pn16为依据 （2）带手轮机构高度应增加150mm(dn20～50)、180mm(dn65～100)、250mm(dn125～200)、280mm(dn250～300)
