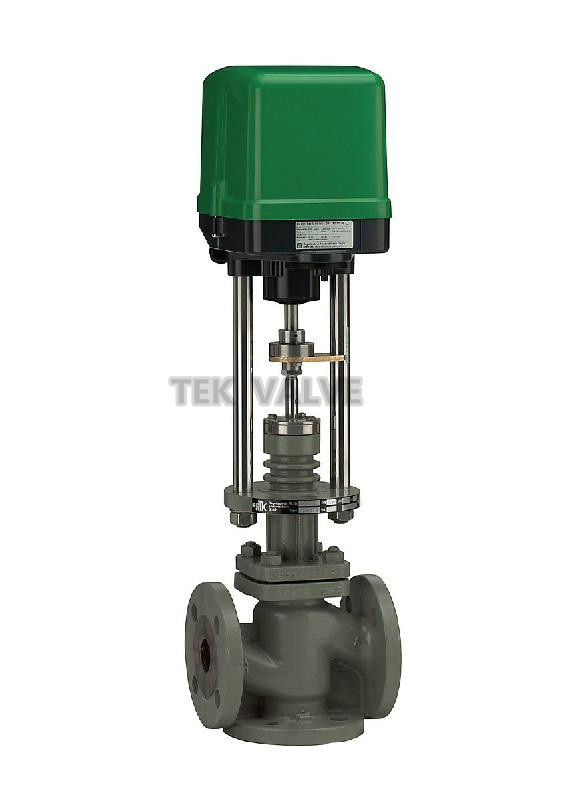

进口电动三通调节阀

公称通径 dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径 dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数kv

分流阀

6.3

8.5

13

21

34

53

85

135

210

340

535

800

1360

合流阀

-

-

-

-

-

-

85

135

210

340

535

800

1360

额定行程(mm)

16

25

40

60

100

允许压差(mpa)

3.5

3.2

2.2

2.2

1.4

1.38

0.94

0.61

0.51

0.36

0.2

0.19

0.13

公称通径 dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径 dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数kv

分流阀

6.3

8.5

13

21

34

53

85

135

210

340

535

800

1360

合流阀

-

-

-

-

-

-

85

135

210

340

535

800

1360

额定行程(mm)

16

25

40

60

100

允许压差(mpa)

3.5

3.2

2.2

2.2

1.4

1.38

0.94

0.61

0.51

0.36

0.2

0.19

0.13

阀体形式

三通铸造阀

公称通径

合流阀：dn20～300mm、分流阀：dn80～300mm

公称压力

pn1.6、2.5、4.0、6.4

法兰标准

gb/t9113、 jb/t79

连接形式

法兰(ff rf rtj)、焊接(sw bw)、螺纹(适用于1″以内)

阀盖形式

标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃

压盖型式

螺栓压紧式

密封填料

v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式

双导向双座套筒型阀芯

流量特性

线性、等百分比

执行器型号

3810l系列、psl系列

主要技术参数

电源电压：220v/50hz、输入信号：4-20ma或1-5v·dc、输出信号：4-20ma·dc

防护等级：相当ip55、隔爆标志：exdⅱbt4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95％

1

阀体

wcb

cf8

cf8m

cf3m

2

阀座

304

304

316

316l

3

垫片

ptfe/金属石墨垫片

4

阀笼

304

304

316

316l

5

导向套

304

304

316

316l

6

阀盖

wcb

cf8

cf8m

cf3m

7

阀杆

304

304

316

316l

8

填料

ptfe/柔性石墨

9

弹簧

65mn

304

316

316l

10

螺母

304

304

316

316l

项目

指标值

基本误差％

配3810l±2.5； 配psl±1.0

回差％

配3810l ±2.5； 配psl±1.0

死区％

1.0

始终点偏差％

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差％

≤2.5

泄露量l/h

0.01％×阀额定容量

可调范围r

30：1

公称通径 dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

l

pn16/25

180

185

200

220

250

275

305

350

410

450

550

670

770

pn40

185

190

210

230

255

285

310

355

425

460

560

690

795

pn64

190

200

220

240

265

295

320

370

400

475

570

752

819

h

pn16/25

140

140

150

160

180

200

222

230

270

280

306

474

584

pn40

140

140

150

160

180

200

222

230

270

280

306

474

584

pn64

150

160

170

180

200

220

240

260

300

322

380

495

605

h1

155

155

175

180

200

235

250

260

330

350

420

530

680

h2

psl

465

465

465

465

465

560

560

560

560

560

788

788

788

3810

373

373

495

495

495

700

700

700

725

725

725

725

725

d

177

177

177

177

177

182

182

182

182

182

218

218

218

r

225

225

225

225

225

257

257

257

310

310

310

310

310
