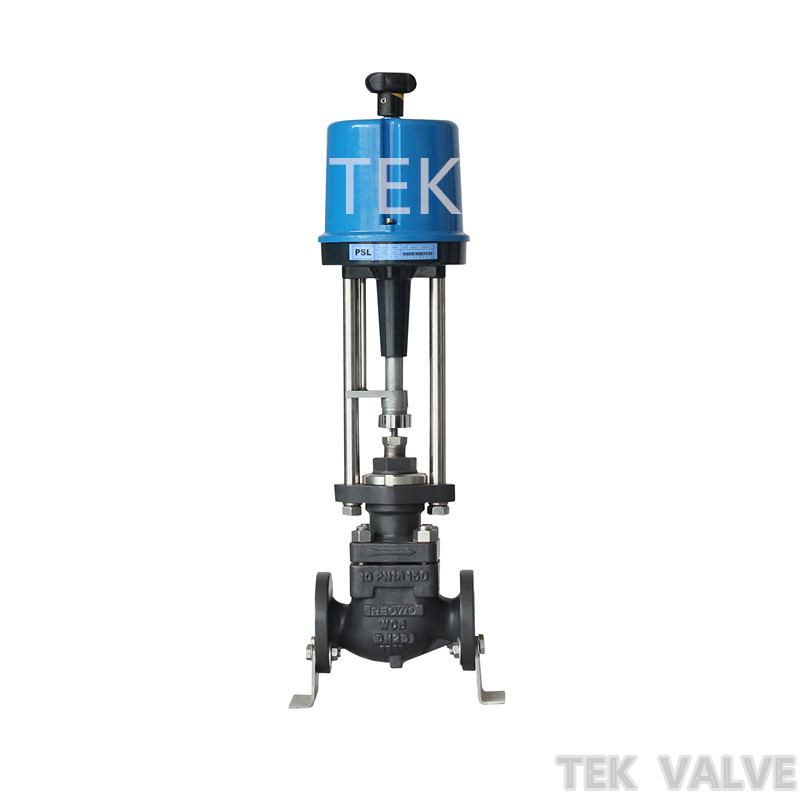

进口电动单座调节阀

德国泰科进口电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。

广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

电动单座调节阀由tek5型电动执行机构和单座调节机构组成，接受统一的标准信号控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏量要求严格、阀彰后压差低及有一定粘度和合纤维介质的场合.（低温型采用长颈型阀盖，中温型采用带散热片型上阀盖。）

进口电动平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。

电动单座调节阀电气接线说明输入：4~20ma、4~12ma、12~20ma、0~5v、1~5v；
输出：4~20ma反馈信号。
打开机壳即可看见如图示意。
执行机构外壳内有端子条用于电气接
线，选择适当的电源线与执行机构相连，建议使用φ1.0（mm）2导线。

调节机构主要技术参数
公称通径dn			g3/4”	20		25	32	40	50	65	80	100		125	150	200	250	300
额定流量系数（kv）			0.08~0.8	1.2~5.0		8	12	20	32	50	80	120		200	280	450
						10	16	25	40	63	100	160		250	400	630	1000	1600
公称压力(mpa)			0.6、1.6、4.0、6.4
行程(mm)			10			16			25			40			60		100
介质温度(℃)			-20+200℃ （常温）； -40～+450℃ （中温）；-250～-60℃（低温）
流量特性			直线、等百分比
额定行程时间s			20			10		15.6			25				37.5
法兰尺寸			管链接			铸钢法接按jb79-59,铸铁法兰按jb78-59
法兰型式				法兰密封式按jb77-89；其中铸铁法兰按jb79-59铸铁法兰按凹式；pn0.6mpa法兰按槽式
阀体材质	公称压力 mpa	0.6		低温：zg1cr18ni9ti
		1.6		常温：ht200
		4.0		低温:zg1cr18ni9ti
				常温：zg270-500，zg1cr18ni9ti
				中温：zg270-500，zg1cr18ni9ti
		6.4	低温:zg1cr18ni9ti
			常温：zg270-500，zg1cr18ni9ti
			中温：zg270-500，zg1cr18ni9ti
阀芯材质			1cr18ni9
上阀盖形式			普通式（常温型）；热片式（中温型）；长颈式（低温型）
配执行机构型号			tek-110		tek-220			tek-330			tek-4400		skz-450 skz-550			dzk-560
			tek-210		tek-120			tek-230
			tek-310		tek-320			tek-430

电动执行机构主要技术参数
型号和规格		公称负载值（n)				额定行程值（mm）			额定行程时间（s）			位移速度（mm/s)			技术参数
tek-100		400				6			12			0.5			电源：ac220v、50hz 输入信号：dc0-10ma dc4-20ma 外壳防护等级：相当ip65 隔爆标志：d ii bt4
tek-110						10			20
tek-120						16			32
tek-210		1000				10			6.25			1.6
tek-220						16			10
tek-230						25			15.63
tek-310		2500				10			6.25			1.6
tek-320						16			10
tek-330						25			15.63
tek-430		600				25			15.63			1.6
tek-440						40			25
tek-450						60			37.5
tek540		16000				40			25			1.6
tek550						60			37.5
tek560						100			62.5
tek常、中温单、双座调节阀外形尺寸
公称通径pn	推力 n		l				单座式						双座式					b
			公称压力mpa				h			h1	重量kg		h			h1	重量kg
			1.6	4	6.4		常温型	中温型					常温型	中温型
g3/4"	400				75		435	512		30	13							113	48
20	2500			180	190		513	790		47	50							138	63
25	400		185	190	205		607	757		115	23		618	768		120	25	d157	d75
	1000						660	810					671	821				460
	2500						685	835			47		696	846			47
32	400		200	210	210		617	767		120	24		618	768			25
	1000						670	820					671	821
	2500						695	845			48		690	846			47
40	400		200	230	235		632	782		130			653	803		140
	1000						685	835					706	856
	2500						710	860			57		731	881			58
50	400		250	255	265		662	812		145			663	813		145
	1000						715	865					716	866
	2500						740	890			61		741	891			62
65	6400		275	285	295		974	1135		180			996	1156		190		530
80			300	310	320		995	1155		195			1026	1186		210
100			350	355	370		1005	1165		220			1051	1211		220
125			310	425	440		1126	1336		245	176		1171	1287		270	196
150			450	460	475		1146	1356		255	231		1197	1517		280	256
200			550	560	570		1221	1431		295	360		1277	1487		320	403
250	16000		640	660	670											450		630
300			720	735	750											465
