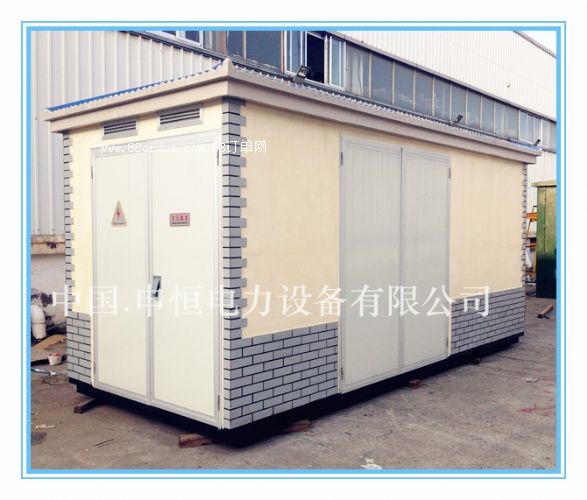

YBW-12/0.4预装式变电站/800KVA欧式箱变

概述

ybw-12 欧式 箱式式变电站 广泛用于城市电缆改善、住宅小区、高层建筑、工矿、宾馆、机场、铁路、油田、码头、高速公路以及临时性用电设备等户外场所。

型号级含义

yb    □ -  12/0.4  -  □

|     |      |        |______变压器容量

|     |      |________________额定电压（高压/低压）

|     |_______________________设计序号

|______________________________智能型一体化变电站

使用条件

1.海拔高度：1000m及以下。

⒉环境温度：－25℃～+40℃。

⒊风速：不超过35m/s。

⒋空气相对湿度：不超过90％（+25℃）。

⒌地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。

⒍使用地点：不应有导电灰尘及对金属、绝缘物有害的腐性、易燃、易爆的危险物品。

⒎安装地点无剧烈震动，垂直斜度不大于3度。

功能及特点

1、高压开关设备、变电站、低压开关设备三位一体，成套性强

2、高、低压保护完善，运行安全可靠，维护简单；

3、占地少，投资省、运行安全可靠，维护简单；

4、接线方案灵活多样；

5、结构独特：独特蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；

6、型式多样：通用型、别墅型、紧凑型等多种样式：

7、高压环网柜内可装配网自动化终端（ftu)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

变压器

智能型一体化变电站高压选用低耗能、油浸式、全密封s9、s10、s11系列变压器，也可以选用树脂绝缘或nomex低绝缘环保型干式变压器，底部可配有小车，变压器可方便进出。

高压侧

智能型一体化变电站高压一般采用负荷开关-熔断器组合电气保护，容电器一相熔断后，三项联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开端容量大，主要技术参数见下表。对于800kva以上的变压器，可选择用zn12、zn28、vs1等真空断熔器保护。

低压侧

低压侧注开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑料壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功能补偿装置，有接触器和无触点两种投切方式供用户选择。
