安科瑞ACR系列网络电力仪表

1 概述
acr网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、scada系统和能源管理系统中。

2 技术指标

3 产品规格

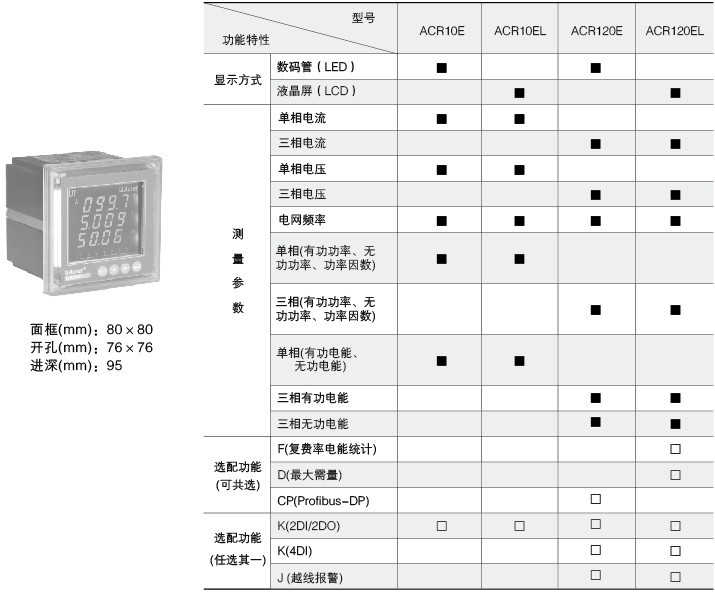

3.1 80型产品规格

注：
1.j(继电器越限报警输出)与第二路开关量输出复用；
2.acr10e(l)在选配k(2di/2do)功能时无脉冲信号输出端口；
3.acr120e(l)在选配k(4di)功能时具备1路有功电能脉冲信号输出端口，在选配k(2di/2do、5di/2do)功能时无脉冲信号输出端口。

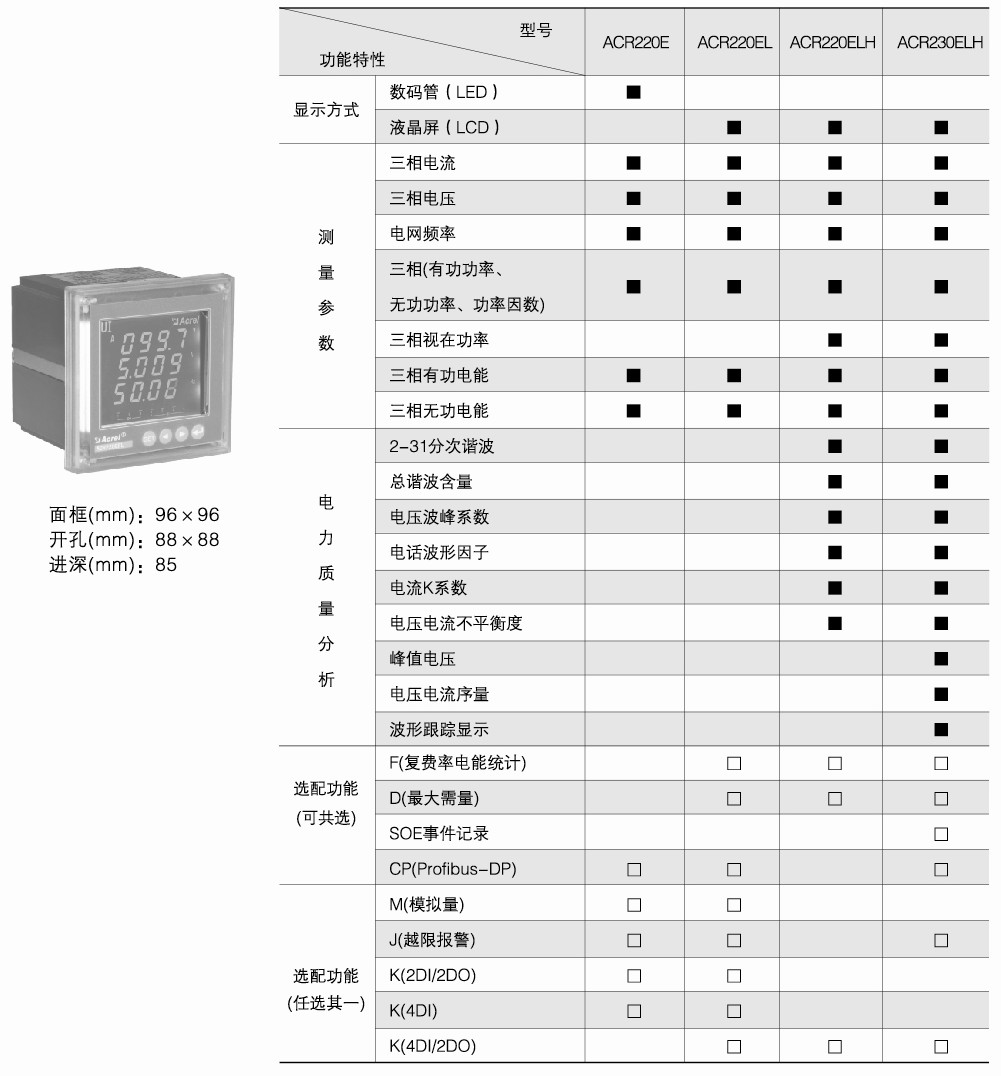

3.2 96型产品规格

注：
1.j(继电器越限报警输出)与第二路开关量输出复用；
2.acr220e(l)在选配k(4di)功能时具备1路有功电能脉冲信号输出端口，在选配k(2di/2do、4di/2do)功能时无脉冲信号输出端口；
3.acr220(230)elh在选配k(4di/2do)功能时具备1路有功电能脉冲信号输出端口，在选配k(4di/4do)功能时无脉冲信号输出端口；
4.acr220e(l)最多可带2路模拟量输出。

3.3 42型产品规格

注：
1.acr320e(l)在选配k(4di/4do、8di/4do)功能时无脉冲信号输出端口；
2.acr320(330)elh在选配k功能时具备1路有功电能脉冲信号输出端口；
3.acr320e(l)最多可带4路模拟量输出；
4.acr330elh最多可带2路模拟量输出。

4 接线端子

注1：适用于acr320e(l)选配8di/4do场合；
