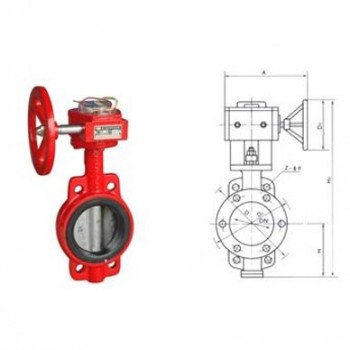

zsfd型消防信号蝶阀
规格参数
| 产品名称 |
消防信号蝶阀 |
| 型号规格 |
zsfd型 |
| 公称直径 |
dn50-dn1200mm |
| 公称压力 |
1.6mpa |
| 阀体材质 |
铸铁 |
| 连接方式 |
对夹 |
| 驱动方式 |
手动 |
工作原理：
该碟阀属偏心，垂直板式密封，对夹式结构，采用蜗轮、蜗轮传动，旋转手轮时，凸轮随之转动。按预定位置将信号装置上触头压下或放开。相应输出“通”、 “断”电信号，显示碟阀的启闭状态，指示板与管道平行为全开，与管道垂直为全关位，手轮按顺时方面方向旋转由开到，反之，阀门由关到开。
主要性能规范：
公称压力：（mpa）1.0 1.6 2.5
强度试验：（mpa）1.5 2.4 3.75
密封试验：（mpa）1.1 1.76 2.75
适用温度：≤80℃
适用介质：水
电流、电压：交直流通用
主要零件材料：
| 阀体 |
蝶板 |
阀杆 |
阀座 |
| 铸铁、铸钢 |
球墨铸铁、不锈钢 |
中碳钢、不锈钢 |
丁腈橡胶 |
信号碟阀系列是消防工程中zs系列自动喷水灭水系统的控制阀，是一种蜗轮传动对夹式带有开启闭信号，装置的碟阀，具有显示灭火装置水源启闭状态功能。该产品具有结构简单、操作简便、重量轻、密封性能好、开闭灵、启闭显示位置准确、可靠、防潮等特点。
