hc-uhz型保温型磁翻板液位计结构是在原基础上增设保温隔套管，保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需的温度，适用用与介质对奥氏体不锈钢不腐蚀，介质高温汽化，凝固点低的场合。
tx-uhz型保温型磁翻板液位计基本参数
（1）连接法兰中心距离l（mm）：350~15000
（2）介质密度（g/cm3）：0.425~2
（3）操作温度（℃）：-40~450
（4）压力等级（mpa）：0.6，1.0，1.6，2.5，4，6.3

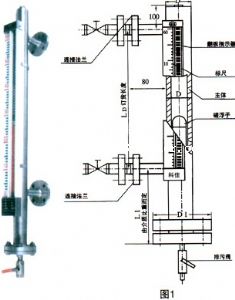

hc-uhz型保温型磁翻板液位计是由本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。
hc-uhz型保温型磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实 现远距离报警、限位控制。配置变送器，可实现液位的远 距离指示、检测与控制。

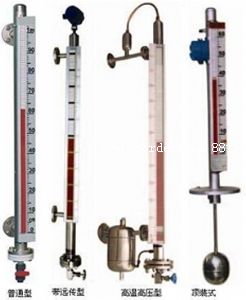

根据在容器安装位置的不同，提供侧装和顶 装两种形式。
根据工作介质不同，提供不锈钢和 abs 工 程塑料两种材质；其中 abs 特别适用于酸、碱等腐蚀性介质。
hc-uhz型保温型磁翻板液位计结构特点
l 基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 on-off 控制或报警。
l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10ma 或 4~20ma 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
hc-uhz型保温型磁翻板液位计主要技术参数
安装形式内容 侧装式 顶装式
安装间距
(测量范围) 500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm 500,800,1100,1400,1700,
2000,2500,3000mm
工作压力 0.6,1.6,2.5,4.0mpa 0.6,1.6,2.5mpa
介质密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
连接法兰 不锈钢 法兰 20-40(d n 20 p n 4.0)
(gb9119-88) 法兰 200-25(d n 200 p n 2.5)
(gb9119-88)
abs 法兰 20-10(d n 20 p n 1.0) (gb9119-88) 法兰 200-6(d n 200 p n 0.6)
(gb9119-88)
主体材料 abs( 工作压力 0.6mpa) 1cr18ni9t
介质温度 -40 ℃ ~100 ℃ (abs: -40 ℃ ~80 ℃ )
环境温度 -40 ℃ ~+70 ℃
示值误差 ± 10mm
介质粘度 ≤ 1st(10 - 4 m/s)
上下限开关
输出 1. 控制灵敏度 : 10mm
2. 输出接点容量 : ac220v2a
3. 接点寿命 : 5 × 10 4
电远传连续显示 1. 精度 : ± 1.5％
2. 输出负载 : 750
3. 输出信号 : 0~10ma 输出 ,220vac 电源
4~20ma 输出 ,24vdc 二线制
4. 防爆特征 ia ⅱ ct4 本质安全型
型号 ：
hc-uhz翻柱式磁浮子液位计
代码
1
2
安装方式
侧装式
顶装式
代码
1
2
主体材质
abs
1cr18ni9ti
代码
1
2
3
4
公称压力
0.6mpa( 仅适用于主体材质为 abs 时 )
1.6mpa
2.5mpa
4.0mpa
代码
1
2
3
4
5
型式
基本型
带上、下限开关输出
带电远传 (0~10ma 输出 ,220v,ac)
带电远传 (4~20ma 输出 ,24v,dc)
带本安防爆型远传 (4~20ma 输出 ,24v,dc)
安装间距 ( 测量范围 )
l1
安装深度 ( 顶装式 ) (0~4000mm 任选 )
介质
密度
g/cm3
hc-uhz 1 1 1 1 l= □ l= □ p= □
定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用 jb 及 hg 法兰或或其它规格的法兰时可专门提出 , 我厂专业人员将协助您选型或为您设计制造特殊产品。
l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
安装型式 主体材质 公称直径 公称压力 dn
(mm) 法兰外径pn(mpa) 螺心栓圆孔直 中径k 螺孔径 l 螺栓 密封面 法兰厚度 c 法兰密封垫
数量n
螺纹th
d
f
外径
内径
厚度
侧装
不锈钢
20
4.0
105
75
14
4
m12
56
2
16
61
27
2
abs
20
1.0
105
75
14
4
m12
56
2
16
61
27
2
顶装
不锈钢
200
2.5
360
310
26
12
m24
274
3
32
284
220
2
abs
200
0.6
320
280
18
8
m16
258
3
24
262
220
2
