一．功能说明

此款定时芯片共有两种定时模式，5分钟定时和10分钟定时，使用拨动开关控制；多应用于led消毒灯等延时开关类产品。

供电方式：dc5.0v

上电不工作，共两路输出led1和led2。

两个拨动开关（k1和k2）控制io口，控制led延时。

k1接地led1亮，5分钟后自动停止，重新接地重新计时，工作中断开led1灭。

k2接地led2亮，10分钟后自动停止，重新接地重新计时，工作中断开led2灭。

k2悬空不工作，k2接地后定时10分钟自动停止，断开k2再重新接地重新计时，计时工作中如果k2断开输出终止（led2灭）。

注：定时精准度高。

二．电气参数（vdd=5.0v  ta=25℃）

参数 符号 最小值 典型值 最大值 单位 条件

工作电压 vdd 2.2 3.0 5.0 v

工作电流 iop 1.5 ma

静态电流 istb 5 ua vdd=5.0v

驱动电流低电平输出 iol 14 ma vdd=5.0v,vol=0.7v

驱动电流高电平输出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

过vdd极限电流 ivddmax 50 ma

内部高频 rc16m/18m/14mhz 振

荡频率 fhirc1 -2％ 16 +2％ mhz vdd=2 ~5v

过gnd极限电流 igndmax 50 ma

工作温度 ta -10 25 85 ℃

储存温度 tstg -20 25 150 ℃

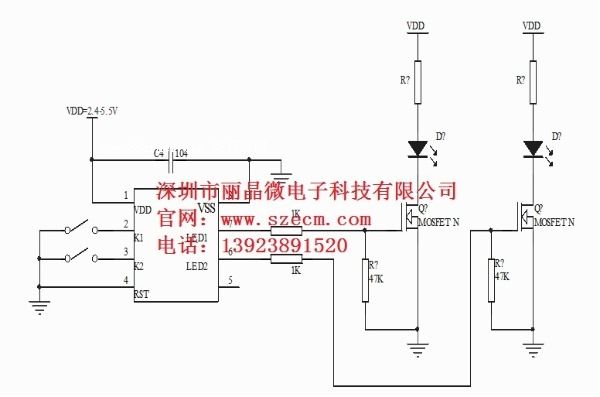

三．电路图参考

四.封装尺寸图（sop-8）

五.版本说明

版本 日期 描述

ec190624-0478-079e 2019/6/28 v01初版
